XJ-150 Cold Feed Rubber Extruder Machine voor het maken van rubberen slangbuisbuisstrip

Sollicitatie

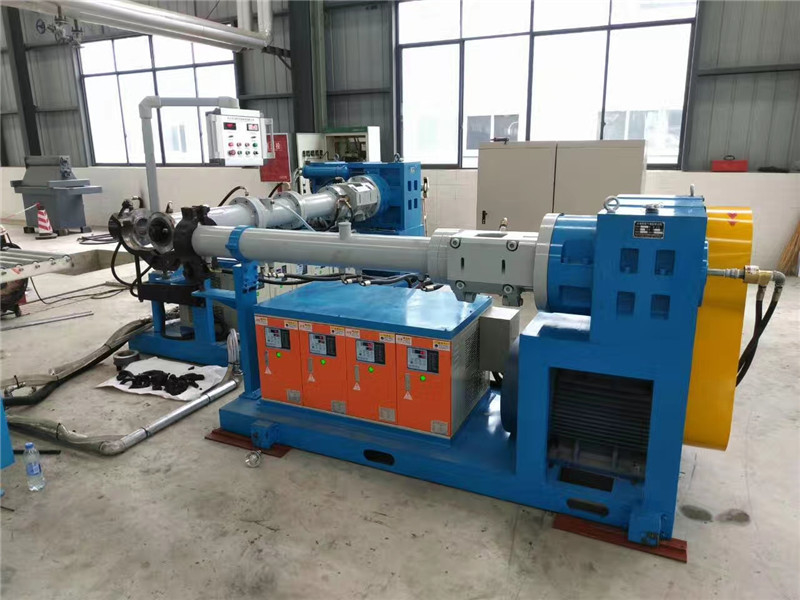

De rubberen extrudermachine wordt veel gebruikt in rubbermachines voor het extruderen van loopvlakken, binnenbanden, rubberen buizen en verschillende rubberen strips.De apparatuur werkt efficiënt.Wanneer de rubberextruder werkt, wordt het rubber geroerd, gemengd en geplastificeerd met behulp van de schroefextruder, vervolgens gemengd en geplastificeerd.Vervolgens beweegt het in de richting van de machinekop en vervolgens wordt het product uit de matrijskop geëxtrudeerd.

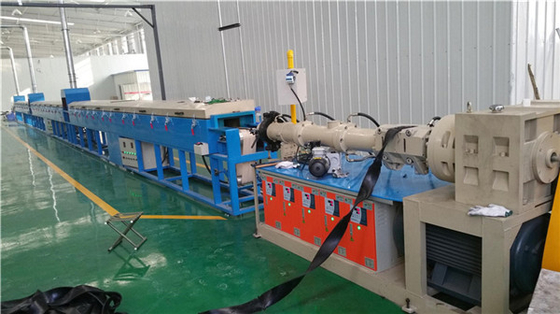

Werkprocedure van de productielijn van de rubberbuisextruder
1. Extrusie van rubber

2.extruder.

3.Na de tractie.

4. Breien.

5. Tractie.

6.Extrudeer de buitenste buis van de rubberen buis.

7.Traction-overdracht en automatisch snijden.

8. De kernbelasting.

9. Vulkanisatie onder hoge druk.

10.Kern trekken.

11. Een afgewerkt product.

Machinespecificatie vanKoude invoer rubberen extrudermachine

Product beschrijving

1. De schroef is gemaakt van 38CrMoAIA-materialen met een nitridediepte van 0,5-0,7 mm en een hardheid van HV950-1000.

2. De voedingscilinder van de extruder bestaat uit een achterlichaam, een voorbus en een achterbus.De structuur is een mantel gietijzeren stijl.

3. Achterlichaam gebruikt gietstaal.Het bevat een holte waar temperatuurregulerend circulerend water doorheen kan stromen voor de koeling van het achterlichaam.Daarnaast zijn er ook doorvoer- en toevoerinrichtingen in de achterbak geplaatst.

4. Bussen zijn gemaakt van 38CrMoAIA-materialen.De interne oppervlaktehardheid is HRC65-70 met een harde laagdikte van 0,5-0,7 mm

5. Het invoerapparaat bestaat uit een invoerrol, invoerrolafdekking, lagersteun, tandwielpaar, lager en rakelmes.

Het oppervlak van de invoerrol is behandeld met een verhardingsproces.Het buitenoppervlak van de invoerrol is aan beide uiteinden voorzien van een rubberen retourgoot om te voorkomen dat er rubber in de steunlagers komt.Er is ook een rakelmes voorzien om rubberen materialen op het oppervlak van de rolcilinder te schrapen.Het mes is bevestigd op de rolcilinder met instelbare afstand.

Voedende mond wordt gedraaid om te openen.De invoerrollen zijn voorzien van vetsmering voor een optimale effectiviteit.

6. De rolcilinder gebruikt 38CrMoAIA-materialen.Het oppervlak is bewerkt door middel van een nitreerbehandeling.De interne oppervlaktehardheid is HRC65-70.De diepte van de harde laag is 0,5-0,7 mm.Langs het cilinderoppervlak is er een axiaal pad voor temperatuurregeling van circulerend water dat dient voor het verwarmen en koelen van de cilinder.

7. Verloopstuk heeft geharde tandwielen met een transmissienauwkeurigheid van niveau 6.Het verloopstuk is ook uitgerust met een tandwielpomp met een geforceerd smeersysteem die de functie heeft van sproeien en oliekoeling.
